Sélection de cellules – Principes Généraux

Posté le by - 976 vues
Répondre

L’objectif de cet article est de présenter comment l’UE effectue sa sélection de cellule à la mise sous tension du mobile et quels sont les critères de re-sélection de cellules. On complètera l’étude en présentant les processus sur la gestion des cellules opérant lorsque le mobile est en veille [1-2]. Nous n’étudierons ni le cas particulier des services de proximité (PROSE), ni les communications V2X.

Merci à Sébastien Picant, expert SIM Orange pour les échanges et la relecture

  1. La mise sous tension du mobile

Lorsque le mobile s’allume, sa première tâche consiste à sélectionner un réseau mobile PLMN (Public Land Mobile Network) ou un réseau privé SNPN (stand-alone non-public network). Cette sélection est réalisée par l’UE en deux étapes : l’une est effectuée au niveau de la couche AS (Access Stratum) et l’autre est réalisée par la couche NAS (Non Access Stratum) (https://blogs.univ-poitiers.fr/f-launay/2015/01/25/protocoles-nas-et-protocoles-as/):

  • La couche NAS demande à la couche AS de lui fournir la liste des réseaux PLMNs qui diffusent autour de l’UE.
  • La couche NAS sélectionne le PLMN à partir des mesures réalisées par la couche AS soit de manière automatique, soit en mode manuel si l’utilisateur choisi ce mode.

Figure 1 : Processus de sélection de cellule [1]

En mode automatique, l’objectif pour le mobile est de camper sur le réseau de son opérateur, c’est-à-dire, le réseau HOME (H-PLMN). A défaut, l’UE va favoriser un réseau équivalent. Le mobile a donc besoin de récupérer les identités des PLMNs situés autour de lui afin de comparer les identités à une liste de sélection présente sur la carte UICC [3] (L’UICC Universal Integrated Circuit Card est la carte SIM).

Définition – camper sur une cellule [1] : “The MS looks for a suitable cell of the chosen PLMN or SNPN and chooses that cell to provide available services, and tunes to its control channel”

Les identités PLMN sont diffusées dans le message d’information SIB-1 (plusieurs identités peuvent être diffusées, comme c’est le cas par exemple pour la diffusion de l’identité des MVNO – Mobile Virtuel Network Operator) via le TAI (Tracking Area Identifier). Le mobile stocke les valeurs TAI autorisées et non autorisées pour éviter des tentatives d’itinérance (roaming) lorsque le signal de l’opérateur H-PLMN est faible (cas à la frontière par exemple). Le mobile constitue également une liste de PLMNs non autorisés pour des accès satellitaires NTN (Non Terrestrial Network : PLMNs not allowed to operate at the present UE location).

L’UE dispose d’une liste de PLMN qui est enregistrée sur la carte UICC. Le Mobile ME doit utiliser les informations stockées sur la carte UICC pour la sélection de PLMN en fonction du service activé et de la présence du fichier correspondant (stocké dans l’UICC par exemple EF_EHPLMN, EF_PLMNwACT, EF_OPLMNwACT, …)

Les réseaux interdits ( sur lesquels le device s’est fait jeté – event « network rejection ») sont stockés dans la carte dans le fichier Forbidenn F-PLMN.

Le H-PLMN est extrait à partir de l’identité IMSI de l’UICC.

Dans l’UICC peuvent être stockés, par ordre de priorité, des réseaux PLMN (Public Land Mobile Network) considérés comme équivalents au réseau HOME dans la liste nommée EHPLMN (Equivalent Home PLMN).

Le terminal peut sélectionner le réseau « HOME » (ou equivalent HOME) en comparant l’identité MCC-MNC de l’opérateur couvrant la cellule avec :

  • les informations MCC-MNC de l’IMSI (HPLMN)

ou

  • avec la liste des réseaux équivalents « Equivalent Home » stockés dans le fichier EF_EHPLMN (Si le fichier EHPLMN est présent, l’UE va comparer uniquement avec les PLMN listés dans ce fichier. Pour qu’il compare également avec le HPLMN de l’IMSI, ce dernier doit être présent dans ce fichier).



Le processus de recherche du réseau HOME (ou équivalent HOME) peut être optimisé

avec la liste des réseaux Homes en priorisant le choix du PLMN avec le type d’accès radioélectrique autorisé stockés dans le fichier EF_HPLMNwACT



Selon le service activé sur la carte UICC, le mobile sélectionnera une des méthodes ci-dessus. Il est donc nécessaire que le fichier EF existe et soit non vide.



En cas d’itinérance à l’étranger (Roaming), le terminal peut sélectionner le réseau visité « Visited » à partir du :

  • EF PLMNwact (Extended Preferred Roaming List)

ou

  • EF_OPLMNwACT



Le fichier EF OPLMNwact liste les réseaux étrangers pour lesquels l’opérateur a un accord d’itinérance (roaming) afin qu’un de ces réseaux soit sélectionné en priorité.



Il est possible de restreindre le type d’accès radioélectrique en intégrant à la liste des opérateurs PLMNwact ou OPLMNwact le type d’accès.

A titre d’exemple, le fichier EF_OPLMWwACT est plus restrictif car il peut imposer au mobile de sélectionner un réseau d’accès d’un PLMN (exemple 2G/3G) parmi les différents types de réseau du PLMN. On peut citer comme exemple l’accord d’itinérance 2G entre Free et Orange. Il faut donc que le fichier EF_OPLMNwACT soit enregistré et non vide pour que le terminal de Free, en cas de perte de couverture Free, sélectionne l’opérateur Orange mais uniquement en 2G/3G.

Evidemment, le sélecteur ou l’activation du service va déterminer quel fichier doit être utilisé. L’opérateur devra donc s’assurer de remplir les fichiers avec la liste des opérateurs souhaités.

Si par exemple, le mobile utilise la liste EF_PLMNsel, l’opérateur devra provisionner le fichier avec sa propre identité puisque la sélection par les informations MCC-MNC de l’IMSI n’a pas été activée.

Pour résumer, les fichiers pouvant être utilisée sont les suivants [5] :

  • EF_EHPLMN: contient la liste des PLMN qui peuvent être considérés comme un H-PLMN. Les éléments sont répertoriés par ordre de priorité décroissante, ce qui signifie que le premier PLMN de la liste a la priorité la plus élevée et que le dernier élément a la priorité la plus basse. (Se référer à 31.102 4.2.84 EF_EHPLMN pour le format de données détaillé, se référer à 23.122 4.4.3.1.1 pour la détermination de la priorité dans la sélection de cellule).
  • EF_HPLMNwAcT: ce fichier stocke le nom du H-PLMN en y associant la liste des technologies d’accès disponibles par ordre décroissant de priorité, ce qui signifie que le premier PLMN a la priorité la plus élevée. Cette liste est plus restrictive que la précédente.
  • EF_PLMNwACT: les informations contenues dans ce fichier sont déterminées par l’utilisateur et définissent les PLMN préférés de l’utilisateur par ordre de priorité.
  • EF_OPLMNwACT: ce fichier est le sélecteur PLMN contrôlé par l’opérateur avec les technologie d’accès associées. C’est dans ce fichier que l’opérateur Home provisionne les PLMN pour lesquels il a un accord d’itinérance. Ce paramètre contient la liste des couples (PLMN, Access Technology).



Le fichier OPLMNwact liste les réseaux étrangers pour lesquels l’opérateur a un accord de roaming afin que ce réseau soit sélectionné en priorité.

Il est possible de mettre à jour les fichiers de la carte SIM à distance via une plateforme (back-end) et la technologie OTA (Over The Air) ou par message NAS.

La technologie OTA permet de télécharger des applications vers la carte UICC, de communiquer et gérer la carte UICC à distance.

Le service de back-end transmet des requêtes de service vers la passerelle OTA qui les transforme en message SMS gérés par la plateforme SMSC ou par les protocoles CAT_TP ou https.

Une fois la carte UICC mise à jour, il faut forcer le terminal pour prendre en compte les modifications apportées.

Il existe plusieurs commandes pour relire la carte UICC [4,6,7]:

  • Reset UICC
  • Refresh
  • Déclenchement du mode Steering or Roaming SoR
  • …

En cas de Roaming, le déclenchement du mode SoR (Steering of Roaming [8]) permet :

  • D’autoriser un UE enregistré sous son réseau opérateur Home HPLMN de sélectionner un réseau VPLMN qui n’est pas dans la liste des réseaux interdits
  • A l’UE de détecter si le VPLMN sélectionné est capable de transmettre des informations de contrôle SoR émise par le HPLMN.

Le plan de contrôle SoR permet au réseau opérateur Home H-PLMN de mettre à jour de manière sécurisée le ficher EF OPLMWact (c’est-à-dire la liste de sélection PLMN et l’accès radioélectrique).

Si la commande de déclenchement SoR est désactivée, il faut forcer le terminal en l’éteignant/l’allumant pour relire le fichier EF OPLMWact.

Si la commande SoR est activée, il est possible de rafraîchir des données PLMN (commande refresh). Ce mode permet à l’UICC de mettre à jour la liste de PLMNs à l’UE pour qu’il la prenne en compte dans sa sélection de réseau.

Pour cela il faut envoyer la commande USAT REFRESH [4,9] (USIM Application Toolkit) a une application sur la carte UICC qui va déclencher la mise à jour sans avoir besoin de forcer la re-sélection du réseau. Dans ce cas, le mobile remplace l’entrée prioritaire du fichier EF  OPLMNwAcT par la liste fournit lors de la commande USAT REFRESH.

En cas d’absence de réseau (ou le réseau du pays visité n’est pas déclaré dans la liste OPLMWact), l’UE fait une procédure d’attachement avec le réseau visité. Le MME interroge le HSS de l’opérateur Home, lequel donne son accord ou refuse le roaming. Si le HSS de l’opérateur Home accepte l’attachement, le réseau visité peut avoir des partenariats (réseaux équivalents) dont la liste est transmise du MME visité à l’UE. L’UE conservera cette liste, mais ne l’enregistre pas au niveau de l’UICC (il n’y a pas de mise à jour de l’USIM).

Dans le cas où le sélecteur PLMN s’appuie sur le fichier OPLMNwaCt, alors lorsque le mobile a sélectionné le réseau préféré (H-PLMN, E-PLMN ou V-PLMN), il va ensuite procéder au choix de la technologie radioélectrique associée.

Références

[1] TS 23.122 V17.7.1 (2022-06) Non-Access-Stratum (NAS) functions related to Mobile Station (MS) in idle mode



[2] TS 36.304 v17.1.0 (Juin 2022), Evolved Universal Terrestrial Radio Access (E-UTRA); User Equipment (UE) procedures in idle mode

[3] TS 31.121 version 16.0.0 Release 16, UICC-terminal interface; Universal Subscriber Identity Module (USIM) https://www.etsi.org/deliver/etsi_ts/131100_131199/131121/16.00.00_60/ts_131121v160000p.pdf

[4] 3GPP TS 31.111, Universal Subscriber Identity Module (USIM) Application Toolkit (USAT)

[5] https://www.sharetechnote.com/html/Handbook_LTE_USIM_Parameters.html

[6] ETSI TS 102 221 : Smart cards; UICC-Terminal interface; Physical and logical characteristics

[7] https://www.gsma.com/newsroom/wp-content/uploads/SGP.02-v4.0.pdf

[8] https://www.gsma.com/newsroom/wp-content/uploads//IR.73-v5.0.pdf

SubBand Full Duplex – SBFD

Posté le by - 1 016 vues
Répondre

Introduction

La technique de duplexage est utilisée dans les systèmes de communication pour permettre les transmissions bidirectionnelles (montante et descendante).

Il existe deux principaux types de duplexage : le Duplexage Fréquentiel (Frequency Division Duplex – FDD) et le Duplexage Temporel (Time Division Duplex – TDD).

Pour la technique FDD, des bandes de fréquences distinctes sont allouées pour la liaison montante et la liaison descendante. Ainsi le trafic dans les deux directions utilise des fréquences différentes ce qui évite les interférences.

Pour la technique TDD, une seule bande de fréquences est utilisée, mais le temps est divisé en intervalles fixes. Ces intervalles alternent entre les liaisons montantes et descendantes. Ainsi, bien que la fréquence reste la même, le temps est utilisé de manière différente. Cela permet également une communication bidirectionnelle, mais à des moments différents.

Figure 1 : Technique FDD/TDD

Les réseaux cellulaires : FDD/TDD et SBFD/FD

En 4G, les multiplexages FDD et TDD sont tous deux utilisés pour répondre aux différents besoins des opérateurs et des déploiements spécifiques.

La technique FDD permet théoriquement une latence plus faire, la technique TDD permet un débit plus important dans le sens DL par rapport au UL.

La 5G-NR exploite la technique TDD avec une flexibilité accrue sur le sens de transmission des symboles dans un slot offrant ainsi une efficacité spectrale améliorée, une latence réduite. La réduction de la latence et l’augmentation du débit permet de prendre en charge une variété de services et d’applications, notamment l’Internet des objets (IoT), la réalité virtuelle (VR) et les communications ultra-fiables à faible latence (URLLC).

La 5G Advanced propose le multiplexage SBFD (Sub Band Full Duplex), ce qui revient à intégrer la méthode FDD dans le TDD. Le multiplexage SBFD sera exploité sur l’interface radio 6G. Il s’agit d’une étape intermédiaire avant la méthode Full Duplex FD.

Dans le cas du SBFD, la bande de fréquence utilisée en TDD est divisée en sous bande (SubBande). Le multiplexage SBFD propose de transmettre en UL et/ou DL sur chaque slot dans les sous-bandes. Ainsi, au lieu de faire du TDD sur toute la bande, on utilise des sous bandes pour transmettre en UL et/ou DL.

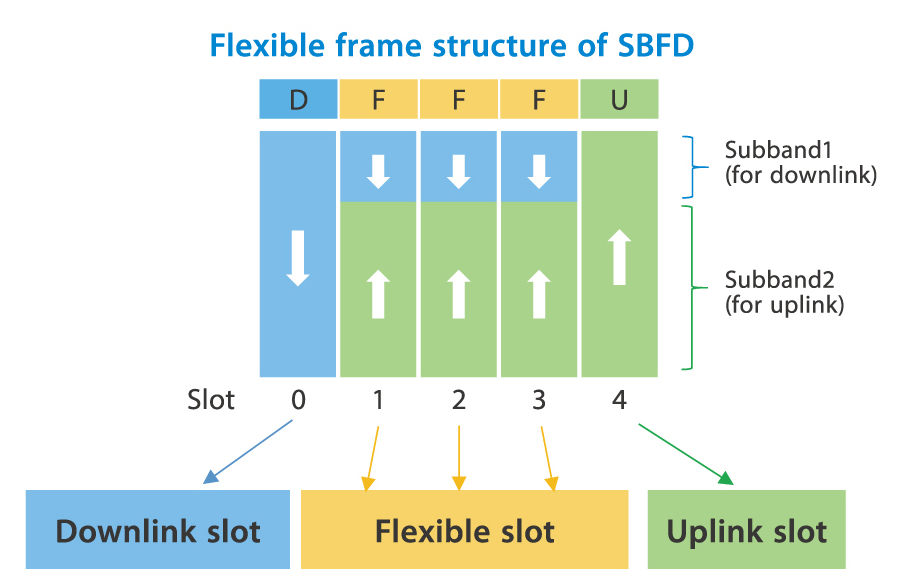

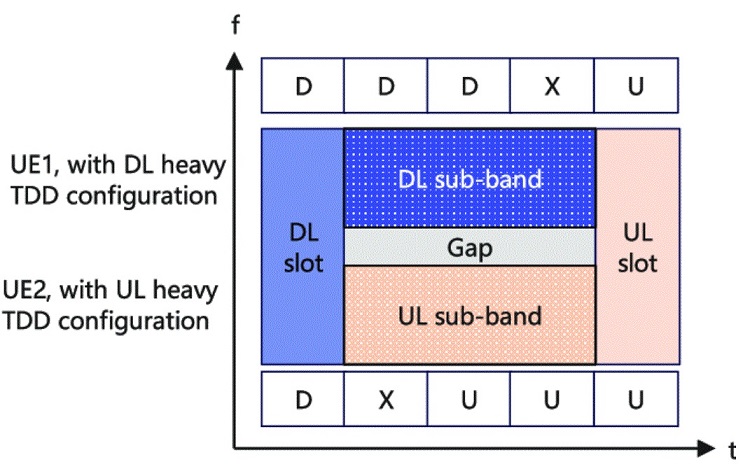

Figure 2 : Le multiplexage SFBD [1]

Du point de vue de l’UE, cette configuration est compatible avec l’interface 5G NR et le découpage des slots en DL, UL ou Flexible

Figure 3 : La configuration des slots en 5G NR [2]

Un terminal UE peut être configuré pour avoir des slots en Uplink ou Downlink ou flexible. La méthode SBFD est donc possible pour tout terminal 5G (exemple de terminaux embarquant le SoC Qualcom X65). La station de base doit supporter le mode FD (Full Duplex) puisqu’elle doit pouvoir émettre et recevoir en même temps.

Les défis

Le premier défi concerne la gestion de l’interférence entre deux gNB (CLI : Cross Link Interference). Cette interférence se produit lorsque un gNB est en émission et simultanément, un gNB voisin est en réception sur la même bande. Pour éviter cette interférence, toutes les stations de base 5G sont synchronisées et la configuration du schéma de transmission est fixé soit un DL, soit un UL.

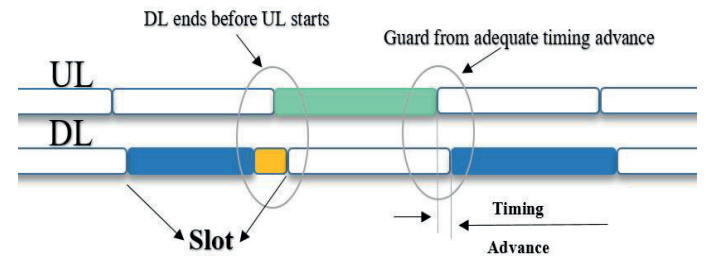

Mais, la méthode de multiplexage SBFD introduit les slots flexibles. La configuration par slot est déjà prévue dans le standard 5G. Dans ce cas, la station de base utilise un temps de garde pour éviter les interférences.

Figure 4 : Temps de garde en TDD pour éviter les interférences

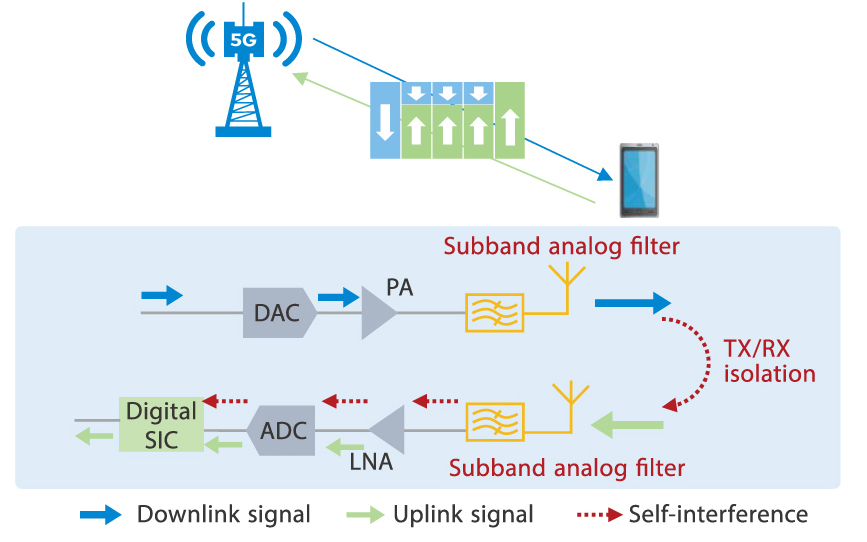

L’autre défi est l’auto-interférence (SI : Self Interference) lorsque le signal en émission vient polluer le signal en réception de part une isolation non totale entre la chaîne de transmission et de réception.

Figure 5 : L’auto-Interférence

Pour réduire les interférences, un saut en fréquences (GAP) est inséré dans la bande TDD pour séparer les sous bandes UL et DL.



L’autre défi est la conception radio qui dégrade les performances de l’émetteur de part la non linéarité de l’amplificateur de puissance. Une méthode de pré-distorsion permet de réduire les produits d’intermodulation lorsque l’amplificateur fonctionne dans sa zone non linéaire (efficacité énergétique).



[1] Interference Mitigation for Non-Overlapping Sub-Band Full Duplex for 5G-Advanced Wireless Network, https://ieeexplore.ieee.org/stamp/stamp.jsp?tp=&arnumber=9992227

[2] https://www-zte-com-cn.translate.goog/global/about/magazine/zte-technologies/2023/1-en/3/enhancing-spectrum-flexibility-with-subband-full-duplex.html?_x_tr_sl=en&_x_tr_tl=fr&_x_tr_hl=fr&_x_tr_pto=sc

[3] https://lup.lub.lu.se/luur/download?func=downloadFile&recordOId=9111900&fileOId=9112101

L’interface DECT-2020 NR

Posté le by - 1 143 vues
Répondre

I) Les applications visées par le DECT-2020-NR

L’interface radio 5G NR+ ou DECT-2020 NR utilise les principes du DECT ULE et s’intègre avec le cœur de réseau 5G. La 5G NR+ est donc une évolution de la 5G radio non cellulaire. L’objectif de cette nouvelle interface est d’apporter une autre solution que la 5G licenciée pour les applications suivantes :

  • DECT
  • Audio Professionnels (spectacles, évènementiels) – figure 1
  • IoT – Smartgrid et Compteur intelligent
  • BIM (batiment)

Figure 1 : Applications pour l’audio professionnels

La technologie DECT NR+ est conçue pour les applications de type mMTC et URLLC.

Le DECT-2020-NR s’appuie sur la modulation OFDM avec un préfixe cyclique (CP-OFDM). Le partage d’accès se fait en TDMA/FDMA dans un duplexage en temps (TDD).

A l’instar de l’interface 5G –NR, la trame est de 10 ms et l’espacement entre sous porteuses OFDM est définie selon une numérologie de 0, 1, 2, 4 et 8. Pour être compatible avec le DECT, la durée d’un slot est de 0,41677 ms. L’espacement entre sous porteuses pour la numérologie 1 est de 27 kHz.

II) Les topologies réseaux : Simple cellule, multi-cellules et MESH

Les terminaux radios peuvent communiquer en point à point ou en point à multipoints.

On définit deux modes opérationnels de connexions :

  • Le mode de connexion fixe FT (Fixed Termination Point) pour lequel le dispositif radio (RD) initie l’allocation des ressources radios locales et transmet les informations (voie balise) aux autres dispositifs radio à l’écoute de la balise. Le dispositif radio en mode FT prendrai une partie des fonctions de la station de base en 5G
  • Le mode de connexion PT (Portable Termination Point) permet à un dispositif radio de s’associer avec un autre RD qui fonctionne en mode FT

Un dispositif radio peut fonctionner en mode PT uniquement, FT uniquement ou dans les deux modes.

Une topologie réseau implique par conséquent des RD qui fonctionnent en mode FT et en mode PT.  Le type de réseau peut être de topologie à une seule station de base (un seul RD en mode FT) ou à plusieurs stations de base (plusieurs RD en mode FT)

Chaque RD apporte une couverture radio sur sa zone de couverture et peuvent se déplacement d’une aire de couverture vers une autre aire.

La topologie MESH est également supportée pour les applications mMTC. En effet, un RD pouvant fonctionner dans les deux modes FT et PT devient un nœud intermédiaire. Ce nœud apportant une latence plus importante, cette topologie n’est pas adaptée pour les services URLLC. L’intérêt principal est la réduction de la consommation énergétique sur le lien global (entre le dispositif émettant et le dispositif récepteur).

Le routage de la topologie MESH est basée sur une optimisation du cout (minimum de saut) tout en maintenant une connectivité entre les nœuds. La décision de routage est distribuée au niveau de chaque RD à partir des ressources radio.

III) Le routage MESH

Un réseau maillé DECT-NR est un réseau dans lequel les dispositifs radios sont connectés de telle sorte qu’au moins certains, et parfois tous, aient des chemins multiples vers d’autres nœuds. Les connexions multiples augmentent la résilience du réseau.

La topologie MESH nécessite donc un routage dynamique au niveau de chaque nœud afin de définir le prochain nœud. La création d’un cluster suit les étapes suivantes :

  • Définition des RD qui ont un accès à Internet : RD en mode FT émet cette information sur une fréquence balise. Cela permet aux autres RD de s’associer à ce dernier pour un accès extérieur. L’information balise contient de plus l’allocation des ressources radios
  • Chaque RD évalue la connexion radio en fonction de la puissance de réception de la voie balise (RSRI) et chaque RD décide s’il est RD FT ou RD FT et PT avec ses voisins.

Figure 2 : Mise en place du réseau MESH [1]

Dans le cas ou un RD détecte plusieurs voies balises dont le niveau de RSSI est suffisant pour une communication bidirectionnelle, le RD définit chaque RD comme prochain nœud potentiel et choisit le RD en fonction du critère de cout de routage. Ce critère est laissé libre à l’équipementier mais peut dépendre d’une réduction du nombre de nœud, du maximum de la capacité, ou du minimum d’erreurs paquets, ou de l’énergie disponible pour le prochain nœud.

A l’issu de la procédure d’association, chaque RD est en mesure de transmettre vers le prochain nœud, chaque nœud étant identifié par une adresse RD ID de 32 bits.

IV) La couche radio

La trame radio a une durée de 10 ms découpée en slot de 0,41677 ms. Chaque slot contient 10 ou 20 ou 40 ou 80 symboles.

La couche radio utilise la modulation OFDM avec un espacement entre sous porteuses (SCS) de 27 kHz (µ=1), 54 kHz (µ=2), 108 kHz (µ=4) ou 216 kHz (µ=16).

  • Pour µ=1, la trame est composée de 10 slots.
  • Pour µ=2, la trame est composée de 20 slots.

La largeur de bande dépend du facteur β et vaut 64* β*SCS. β prend pour valeur 1, 2 , 4, 8, 12 et 16

  • Si µ=1 et β =1, on utilise une IFFT de tailles 64 soit 1728 MHz. La fréquence d’échantillonnage est de 1/1728 ms soit 5,787 10-7s
  • Si µ=2 et β =1, on utilise une IFFT de tailles 64 soit 3456 MHz. La fréquence d’échantillonnage est de 1/3456 ms soit 2,893 10-7s
  • Si µ=1 et β =2, on utilise une IFFT de tailles 128 soit 3456 MHz. La fréquence d’échantillonnage est de 1/3456 ms soit 2,893 10-7s



La fréquence porteuse est définie dans une bande comprise entre 450 MHz et 5875 MHz.

La couche physique réalise les fonctions suivantes :

  • Détection d’erreurs CRC
  • Codage canal par un Turbo code
  • Algorithme HARQ
  • Adaptation de débit
  • Correspondance des canaux physique sur le canal radio
  • Modulation / démodulation (BPSK, QPSK, 16-QAM, 64-QAM, 256-QAM et 1024-QAM)
  • Mesures radios
  • Diversité de transmission MISO/SIMO/MIMO

IV) Le cœur de réseau

L’interface DECT-2020-NR est une interface radio non cellulaire. Comme les points d’accès WiFi, le RD FT est connecté au cœur de réseau 5G via la fonction N3IWF.

Figure 3 : Interconnexion avec le cœur de réseau 5G

Le dispositif radio RD PT et la station de base RD FT contiennent respectivement le stack 5G NAS et NGAP afin de pouvoir communiquer avec la fonction AMF.

Références :

[1] TS 103.636-1, V1.3.1, DECT-2020 New Radio Part 1: Overview https://www.etsi.org/deliver/etsi_ts/103600_103699/10363601/01.03.01_60/ts_10363601v010301p.pdf
