Evolution du réseau pour préparer l’IMS (Partie 4)

Posté le by - 3 672 vues
Répondre

Cet article est la suite de 3 précédents articles. Se référer respectivement aux articles suivant avant la lecture de ce dernier :

D’après le dernier article, on s’aperçoit donc la possibilité d’interconnecter le réseau fixe et le réseau mobile via un STP Passerelle.  On verra néanmoins l’évolution du réseau mobile dans un autre article.






Si le MGC doit contrôler un MGW qui dépend d’un autre MGC, dans ce cas, les deux MGC échangent eux aussi de la signalisation, qui est soit le SIP-T (SIP for Telephone) soit le BICC (Bearer Independant Call Control), le premier est proposé par l’IETF (Internet Ingineering Task Force), le second est proposé par l’ITU-T (International Telecommunication Network), c’est-à-dire pour simplifier le SIP-T est proposé par le monde des réseaux et le BICC est proposé par le monde de la téléphonie.




NGN 2ème partie – Première évolution du réseau pour préparer l’IMS

Posté le by - 5 416 vues
Répondre

Evolution graduelle du réseau téléphonique : Les services RTC réalisés par le NGN

Dans le réseau téléphonique classique (RTC), les commutateurs assurent :

  • La commutation de la voix (Média) nommé SSP (Service Switching Point)
  • Le contrôle de l’appel (Etablissement/Maintien/Libération) nommé STP (Signal Transfert Point)

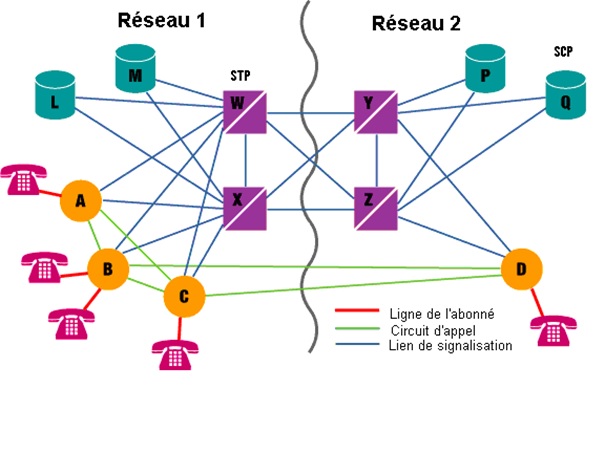

Le fonctionnement du réseau s’appuie sur le protocole SS7, nommé réseau sémaphore, lequel apporte la souplesse pour la gestion des services à valeur ajoutés comme les numéros  0800. Le réseau intelligent (RI) est apporté par des entités nommées SCP (Service Control Point).

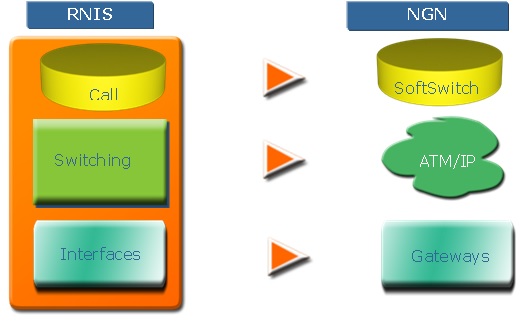

Dans le réseau NGN, la commutation de la voix autrement dit le SSP est remplacé par le réseau de transport ATM (commutateur) ou le réseau de transport IP (routeur). Evidemment, au cours de la migration, le réseau NGN et RTC coexiste. Le passage du transport du média d’un réseau à un autre est réalisé par le MGW. Son rôle est de convertir la parole d’un format à un autre (paquet numérique à un paquet IP).

Le contrôle de l’appel réalisé par le STP dans le réseau numérique SS7 est pris en charge par le MGC  (Media Gateway Controler, aussi nommé SoftSwitch) dans le réseau NGN.

Quant aux services à valeurs ajoutés définis par le SCP dans le réseau SS7, il est pris en charge par un serveur d’application SIP dans le NGN et par un serveur de média (MRF – Multimedia Ressource Function).

Le réseau SS7 est un réseau de signalisation définit via 4 couches protocolaires. Le niveau 4 concerne les services de signalisation :

  • ISUP : ISDN User Part permet l’établissement et la fin de session d’un appel avec des services complémentaires comme l’identification de l’appelant, renvoi d’appel sur occupation. ..
  • TCAP : Transaction Capability Application Part permet par exemple la traduction d’un numéro en 0800 vers un numéro fixe ou mobile (numéro physique correspondant)
  • INAP : Intelligence Network Application Part, permet les services à valeurs ajoutés comme les services prépayés
  • MAP : Mobility Application Part offre les services de mobilités.
